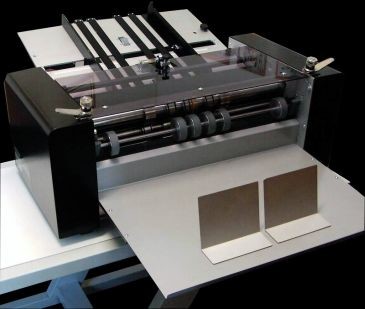

RILL- UND PERFORIERMASCHINE PNZ 530
Solid gebaute Maschine, auch für den Bereich der professionellen Anwender.
Nach bisherigen Erfahrungen folgende Details:
![](../../../images/ziegler-pnz530_640.jpg)
- Exakte, gerade Arbeitsweise vorn Eintritt in die Werkzeuge bis zum Austritt aus den Werkzeugen,
- Dies ist bedingt durch ein entsprechend ausgelegtes Transport- und Führungssystem vor und nach den Werkzeugwellen,
- Drehbar einstellbarer Anleger - ohne Führungsspiel der Aufhängung, für die exakte Winkelrichtigkeit zu den Werkzeugwellen,
- Nach neuestem Stand müssen zum Wechsel der Werkzeuge die Werkzeugwellen nicht mehr entnommen, sondern nur noch gelöst werden (ein entscheidender Vorteil),
- Stufenlose Druck-/Zugeinstellung der Werkzeugwellen, Abstands-Feineinstellung mit dem zu verarbeitenden Material,
- in die Maschine einschiebbare Auslageplatte, gleichzeitiger Endanschlag, sowie platzsparend, wenn nicht gearbeitet wird,
- Stufenlose Geschwindigkeitsregelung,
- Kräftiges statisches Fundament - der Dynamik überlegen.
- Alle drehenden Teile in staubgedeckten Kugellagern.
- Direktes und einfaches Handling.
- Begrenzungselemente auf dem Anleger einzeln und gekoppelt verstellbar - stufenlos.
- Der Anleger ist stufenlos winkelrichtig justierbar mittels einer sehr exakten technischen Einrichtung.
- Führungswalzen sorgen für kontrollierten Lauf der Papiere, vor den Werkzeugwellen, durch die Werkzeugwellen und in die Ablage. Sehr kurze Führungswege.
- Die Separierung/Vereinzelung der Papiere ist stufenlos justierbar, fast ohne Druck auf die Materialien. Daher auch bei empfindlichen Oberflächen keine Reibmarkierungen der Separierung. (Einzige Einschränkung bei Indigo, aber sehr schwach).
- Rüsttaste zur langsamen Einrichtung (z,B. Formatwechseln).
- Notstoptaste.
- Druckverstellung der Werkzeugwellen stufenlos.
- Werkzeugwellen unkompliziert zu entnehmen und wieder einzusetzen,
- Während des Arbeitslaufes kann ständig nachgefüllt werden ohne den Lauf zu stören.
- Bestückungs-Maße: Breite 530 mm, Länge 500 mm,
- Verlängerung in Laufrichtung möglich,
- Papiergewicht: bis 450/500 gr/qm
- Leistung: je nach Papierbeschaffenheit: bis 20.000 Blatt/h
![](../../../images/ziegler-pnz530_werkzeugwellen_640.jpg)
Mehrere Werkzeuge können aufgezogen werden.
Horizontale Justierung der Werkzeuge möglich indem die Wellen mittels entsprechendem Mechanismus angehoben werden.
Tischmodell, Unterbau mit Rollen optional.
- Arbeitsbreite: bis zu 535 mm
- Leistung: bis zu 20.000/h (abhängig von der Papierqualität und Grösse)
- 230 Volt, 50 Hz, 1,8A
- Abmessungen: Länge mit Ablage: ca. 1.200 mm, Breite: 820 mm, Höhe: 350 mm
- Gewicht: ca. 60 / 70 kg
Tisch-Modell
- Unterbau mit Rollen als Option
- Arbeits- bzw. Einlassbreite / Anleger: 535 mm
- Anlegerlänge (Verlängerungen optional): 500 mm
- Papiergewichte: bis 450/500 gr/qm
- Werkzeugwellen: ø 36/35 mm
- Werkzeugwellen: einfach zu entnehmen und rückzusetzen
- Werkzeugwellen: doppelte Federung
- Wellenabstand: Einstellung mit zu verarbeitenden Papierstärken, stufenlos
- Transportwalzen zur sicheren Führung der Papiere
- variabler Anleger, Abzug der Papiere vom Stapel, nachlegen während des Arbeitslaufes (Begrenzungswinkel einzeln und paarweise verstellbar)
- exakte, winkelrichtige Einstellung des kompletten Anlegers
- stufenlose Geschwindigkeitsregelung
- Rüsttaste zum Einlegen der Papiere
- Notstop-Taste
- Leistung: bis ca. 20.000 Blatt/Stunde
- Elektrische Daten: 230 Volt, 50 Hz, 1,4 A
- Gewicht: ca. 60-70 kg
- Dimensionen: Länge: mit Ablage: ca. 800 mm, Breite: ca. 650 mm, Höhe: ca. 450 mm
