BM 500 / BM 350

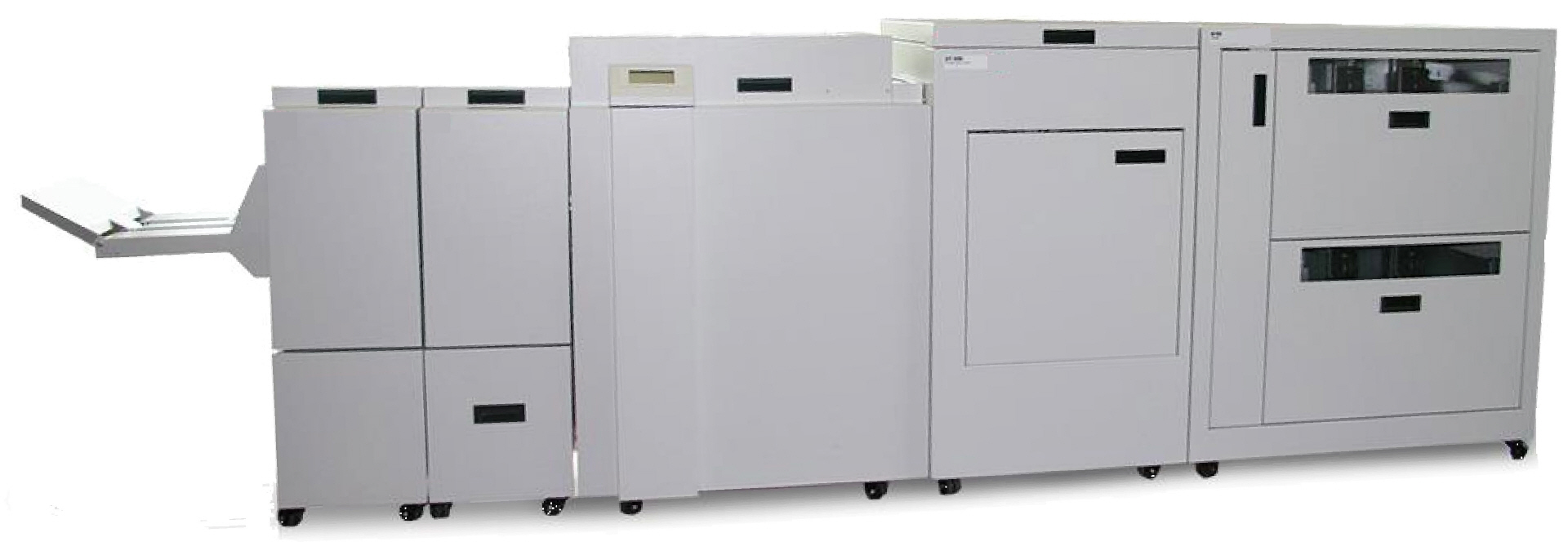

Broschürenfertigungssystem AF350 / AF500
![](../../../images/plockmatic-system-af-2000-v_640.jpg)
Anforderung:
Die heutige Welt der Druckweiterverarbeitung erfordert flexible Lösungen für die Broschürenfertigung in allen Druckereien.
Oft müssen bis zur fertigen Broschüre Druckjobs aus mehreren Digitaldruckern zusammengeführt werden. Nicht selten bestehen diese aus farbigen, lackierten Drucken oder aus Papier mit beschichteter Oberfläche. Da eine Inline-Lösung nicht mit allen Geräten wirtschaftlich ist, müssen die Broschüren dann aus verschiedenen digitalen Geräten zusammengestellt werden.

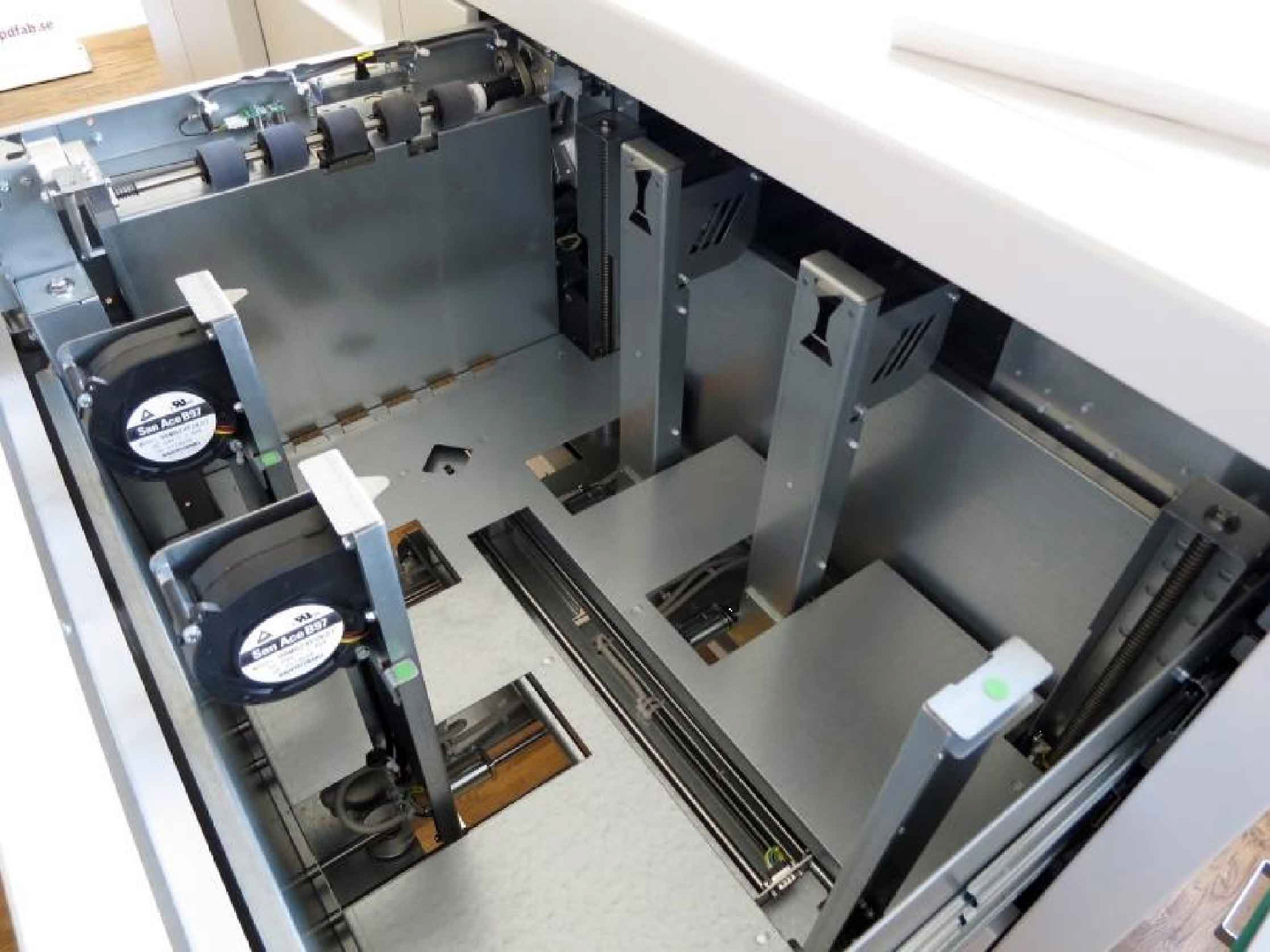

Feeder AF602
![](../../../images/af-2000-offen1small_640.jpg)
Lösung:
Das AF 350 / AF 500-System mit seinem Zweifach-Hochleistungs-Feeder bietet eine flexible Lösung für eine große Anzahl von Broschüren diverser Arten und Größen. Die Zuführung erfolgt über den blasluftunterstützten Feeder AF602-500, der über eine gesamte Ladekapazität von bis zu 540 mm verfügt (=2 x 270mm). Dadurch ist ein langer Produktionslauf ohne Unterbrechungen gewährleistet. Bereits sortierte Sets können in beide Zuführstationen eingelegt werden (Kaskade). Auch können Deckblätter in eine der Stationen eingelegt werden, wenn diese mit bereits vorsortierten Sets zusammengeführt werden sollen.
![](../../../images/bm500-booklett_small_640.jpg)

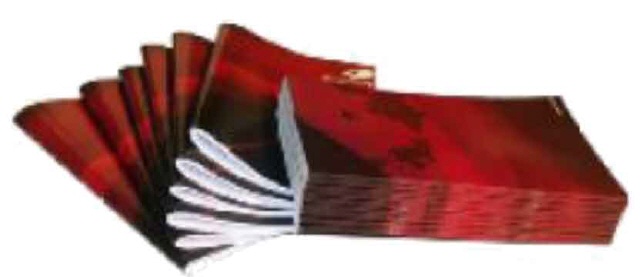

Der neue Bookletmaker BM 500 verarbeitet bis zu 50 Blätter (max. 200 Seiten). Alternativ gibt es auch eine kleinere Variante: das Modul BM 350 (bis zu 35 Blätter/ max. 140 Seiten). Das Heft-Falz-Modul BM 350 kann zum Modell BM 500 aufgerüstet werden. Der Bookletmaker wird über ein farbiges Touch-Display gesteuert.
Eine patentierte Falztechnologie sorgt dafür dass automatisch ein bestmögliches Falzergebnis erzielt wird – abhängig von Material und Dicke des Booklets. Die Heft- und Falzpositionen können individuell positioniert werden. Starke Heftköpfe bringen konstant hohe Leistungen. Alle Verschleißteile befinden sich jetzt in der Cartridge für die Klammern (5.000 St. Pro Kassette). Damit sind die Heftköpfe weitgehendst servicefrei.
Plockmatic Broschürenfertigungssystem AF 350 / AF 500
Dazu kann eine Rückpressung (SQF 500 Squarefolder) für einen flachen, rechteckigen Buchrücken an das System angeschlossen werden, sodass die Broschüren wie perfekt gebundene Bücher aussehen.
CST 500 & FTR 500
![](../../../images/ftr500_small_640.jpg)

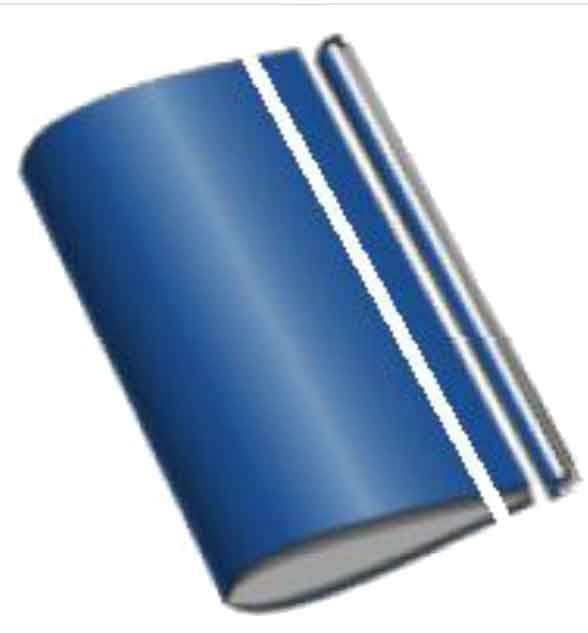

Zusätzlich gibt es auch einen Frontschneider (FTR 500 Fronttrimmer), der für glatte Kanten der Broschüren sorgt.
Zur Abrundung einer perfekten Produktion kann ein Rill- / 2-Seitenschneider CST 500 (Crease-Side-Trimmer) angeschlossen werden. Ränder werden so von den Blättern entfernt, sodass es nicht mehr notwendig ist,
die Broschüren vor der Produktion in einer Offline Guillotine zu schneiden (das Ergebnis ist ein perfekter 3-Seitenbeschnitt).

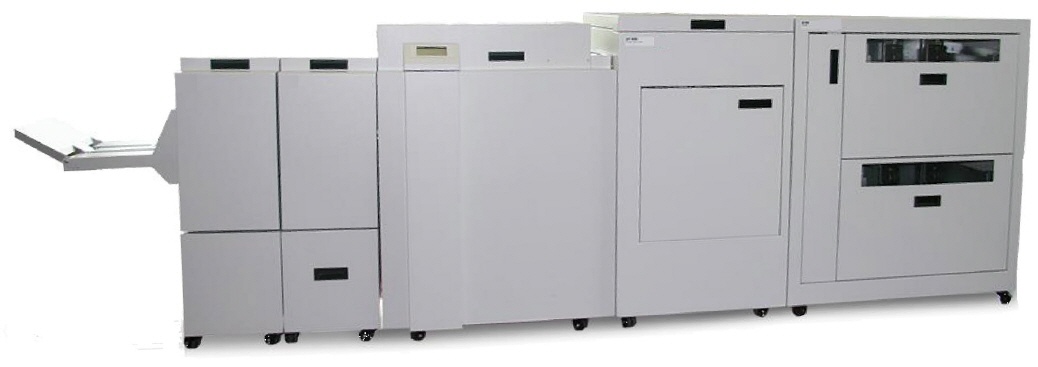

Das System AF 350 / AF 500 mit seinen vielseitigen Konfigurationen und Optionen ermöglicht eine perfekte, höchst flexible Lösung, abgestimmt auf die Bedürfnisse Ihrer Broschürenfertigung .
![](../../../images/plockmatic-system-af-2000-v_1038.jpg)
Metrkmale des Broschürenfertigungssystem
Die wichtigsten Merkmale des
Broschürenfertigungssystem AF 350 / AF 500 :
Blasluftunterstützter Zweifach-Hochleistungs-Feeder
Stapelkapazität bis zu 540 mm (2 x 270mm)
Zuführung von vorsortierten Sätzen, z.B. aus digitalen Druckern
Hochwertige Klammer-Heftköpfe
Broschüren bis zu 200 Seiten (50 Blätter a 80g/m²)
Starker Squarefolder
Hochwertiger Frontschneider
Die wichtigsten Merkmale im Zweifach-Hochleistungs-Feeder:
Zentrierte Papier-Seitenführung
4 Seitengebläse
Stapelkapazität 270mm pro Fach
Einfache Beladung
Optische und Ultraschall Doppelblattkontrolle
Option:
Barcodeleseung
Optionen und Module
Optionen:
Rill- / 2-Seitenschneider CST 500
Rückenpressung SQF 500 für flache Buchrücken
Frontschneider FTR 500 für glatte Kanten
Schuppenablage BST 4000 (1,80m lang)
Barcodelesung im AF 602
Module:
1. Blasluftunterstützter Zweifach-Hochleistungs-Feeder AF 602
2. Rill- / 2-Seitenschneider CST 500 (nicht abgebildet)
3. Heft-Falzeinheit BM 350 / BM 500
4. Rückenpressung SQF 500 für flache Buchrücken
5. Frontschneider FTR 500
6. Schuppenablage BST 4000 (1,80m lang)
Bedienung
![](../../../images/bm-2000-display_small_640.jpg)

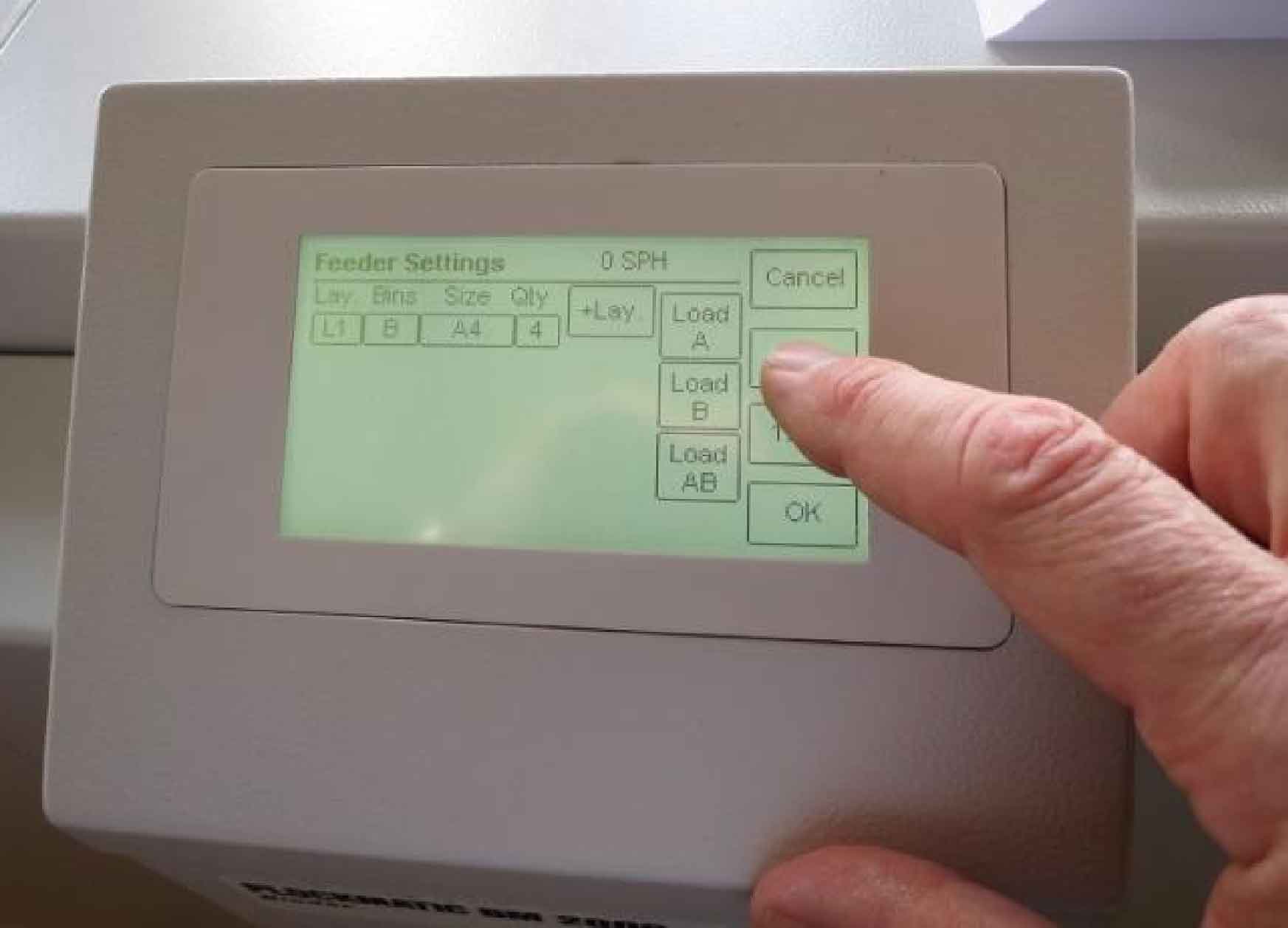

Bedienung:
Zentrale Bedienung
aller Module
über das farbige Touchdisplay am BM 350 / BM 500
Handzuführung (im Standard mit dabei)
